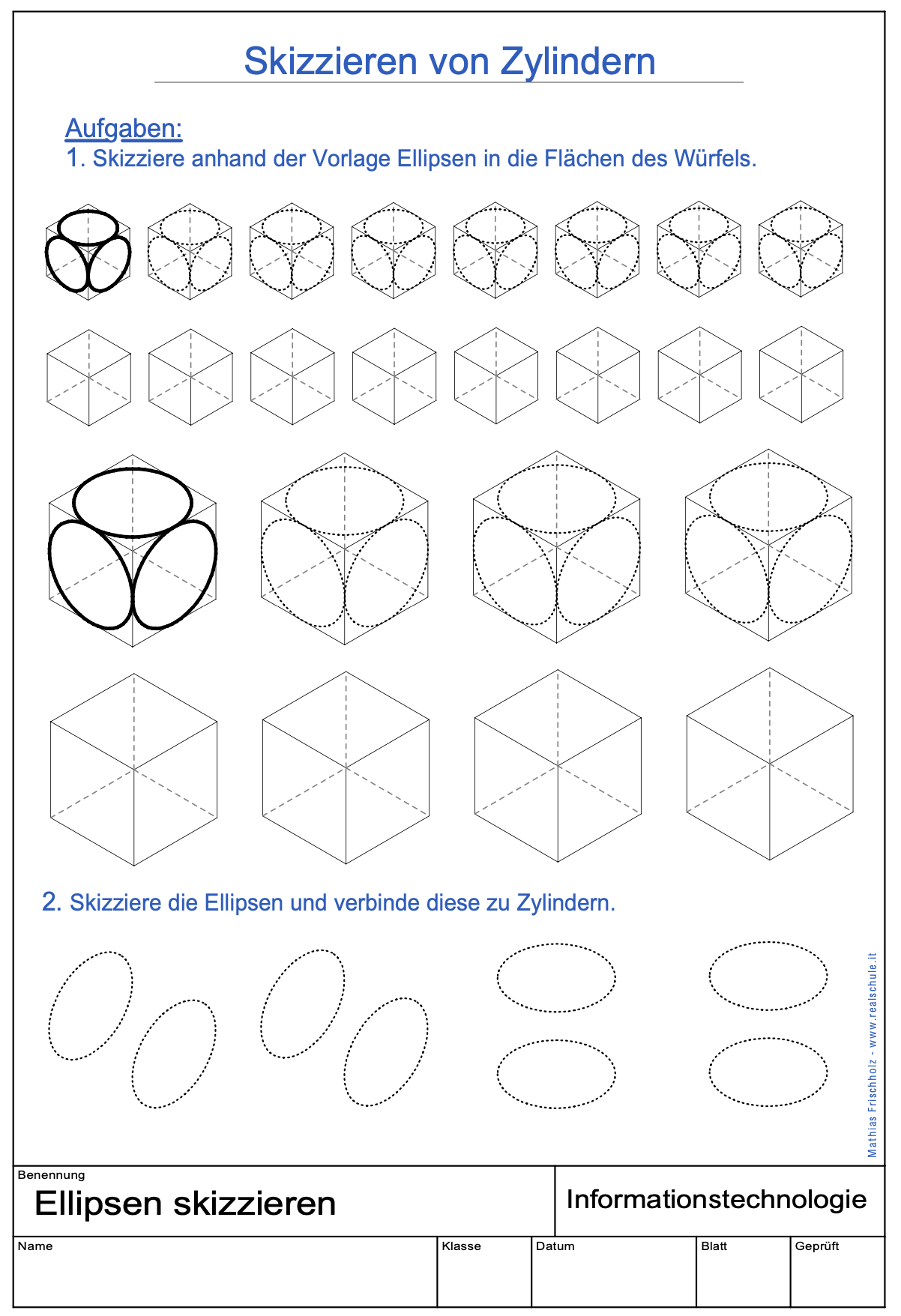

Arbeitsblatt zu Skizzierungen für Zylinder in Isometrie. Übung zu Skizzen von isometrischen Ellipsen in verschiedenen Lagen. Gegeben als ZIP mit PDF.

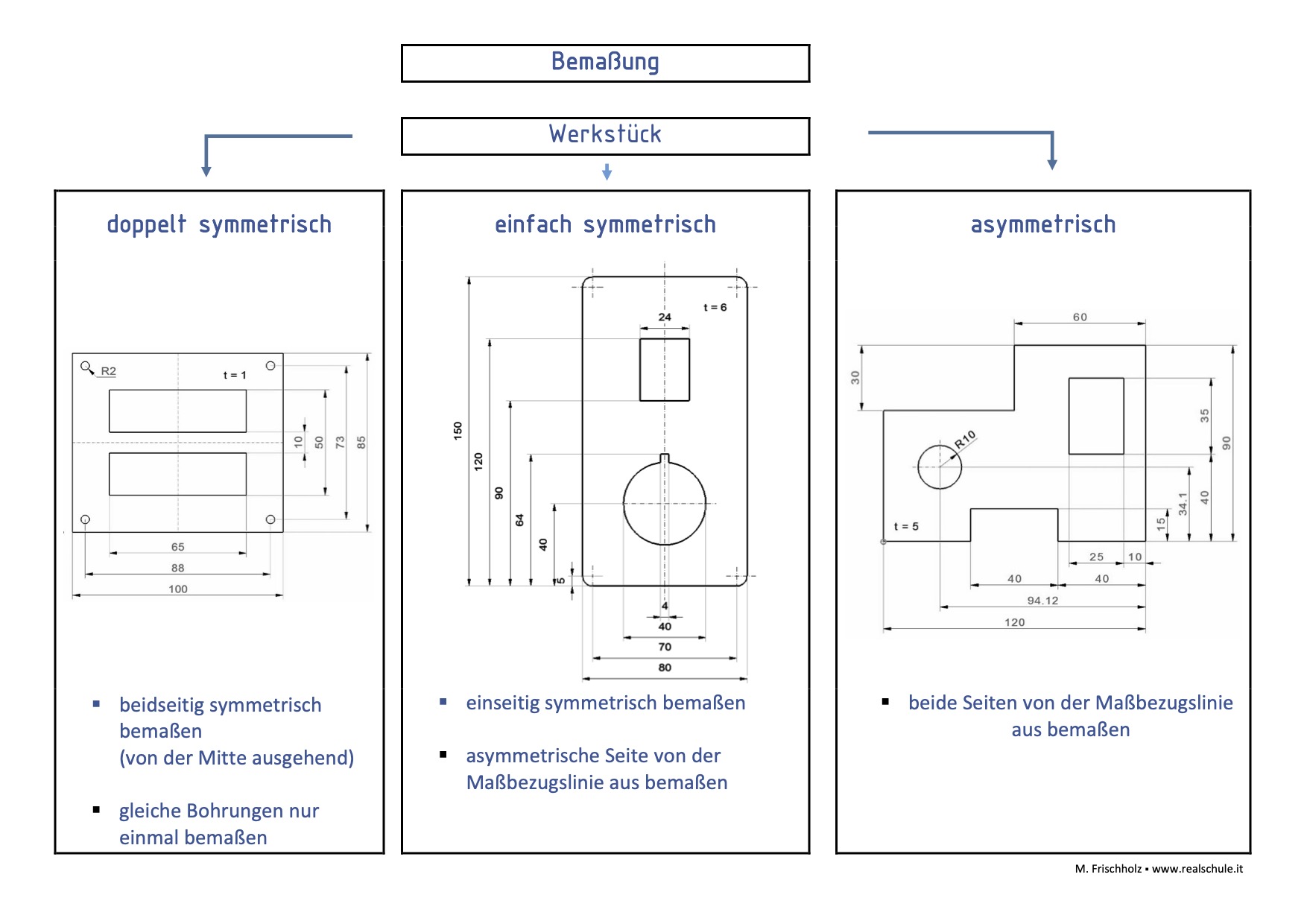

Arbeitsblatt und Lösung über die Arten der Bemaßung (symmetrisch, asymmetrisch, teilsymmetrisch). Gegeben als ZIP mit PDF (Angabe und Lösung) und DXF Dateien zum bemaßen.

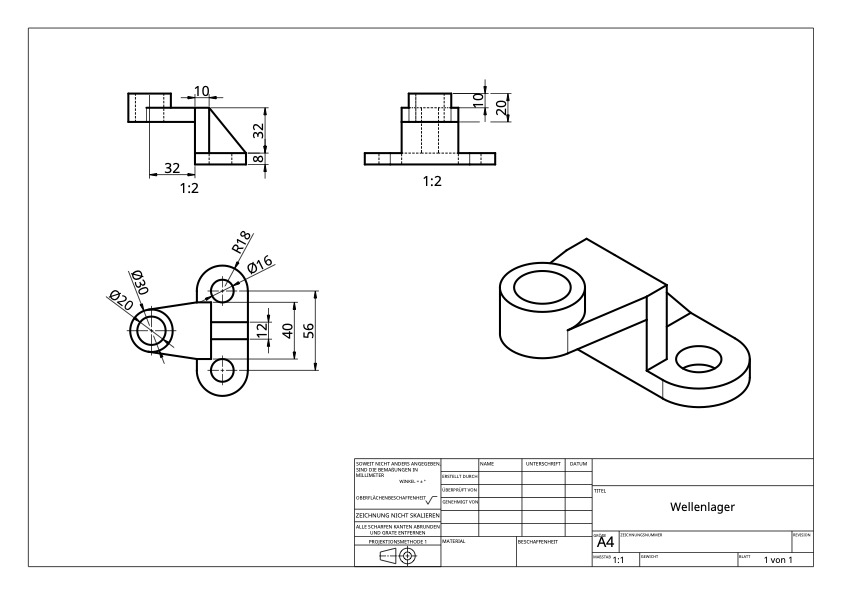

Werkzeichnung eines Winkelhalters. Bemaßte Werkzeichung zur Erstellung eines Volumenmodells in CAD. Volumenmodell als STEP- und Parasolid-Datei. Die Original-Datei ist in Onshape gezeichnet, wenn diese jemand geteilt haben möchte bitte per Mail melden.

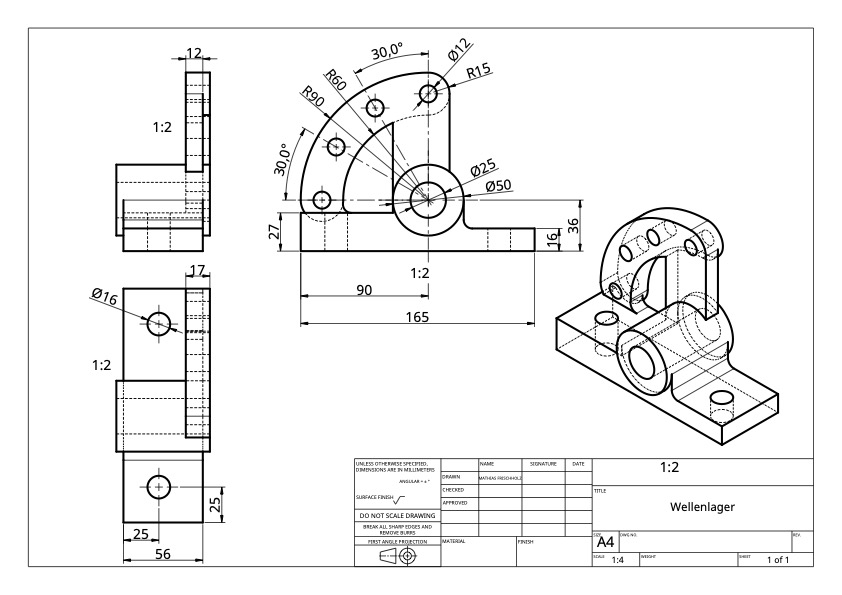

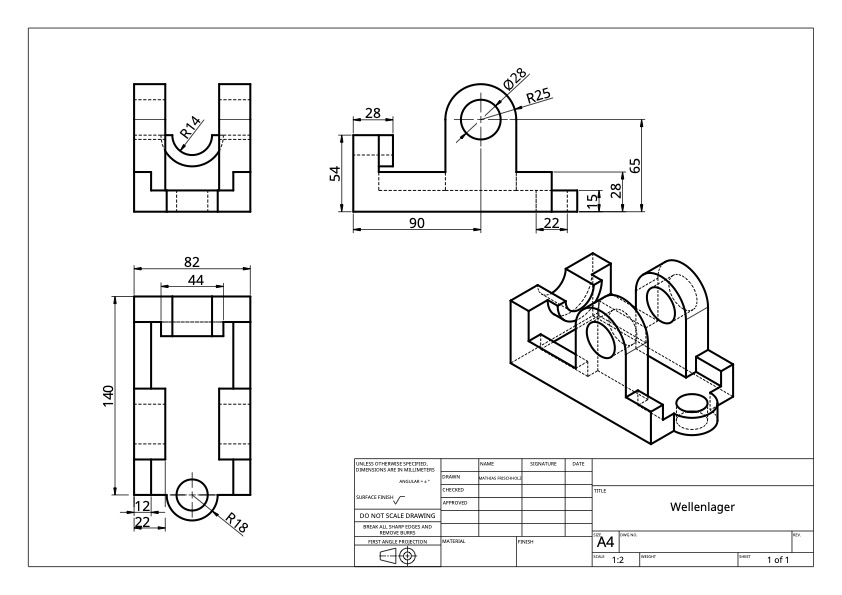

Werkzeichnung eines Wellenlagers. Bemaßte Werkzeichung zur Erstellung eines Volumenmodells in CAD. Volumenmodell als STEP- und Parasolid-Datei. Die Original-Datei ist in Onshape gezeichnet, wenn diese jemand geteilt haben möchte bitte per Mail melden.

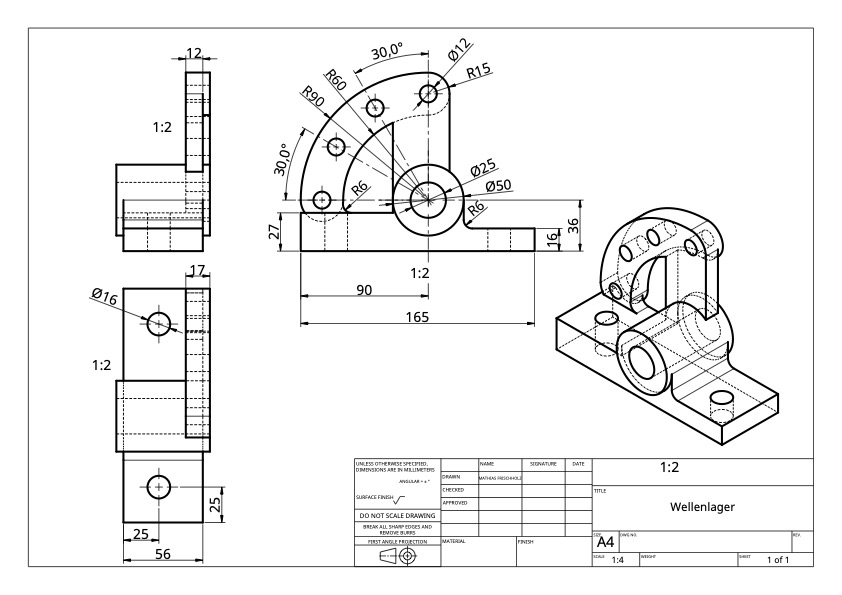

Werkzeichnung eines Wellenlagers. Bemaßte Werkzeichung zur Erstellung eines Volumenmodells in CAD. Volumenmodell als STEP- und Parasolid-Datei. Die Original-Datei ist in Onshape gezeichnet, wenn diese jemand geteilt haben möchte bitte per Mail melden.

3-Tafel-Projektion, Raumbilder in Iso- und Dimetrie, Aufgabe und Lösungen.

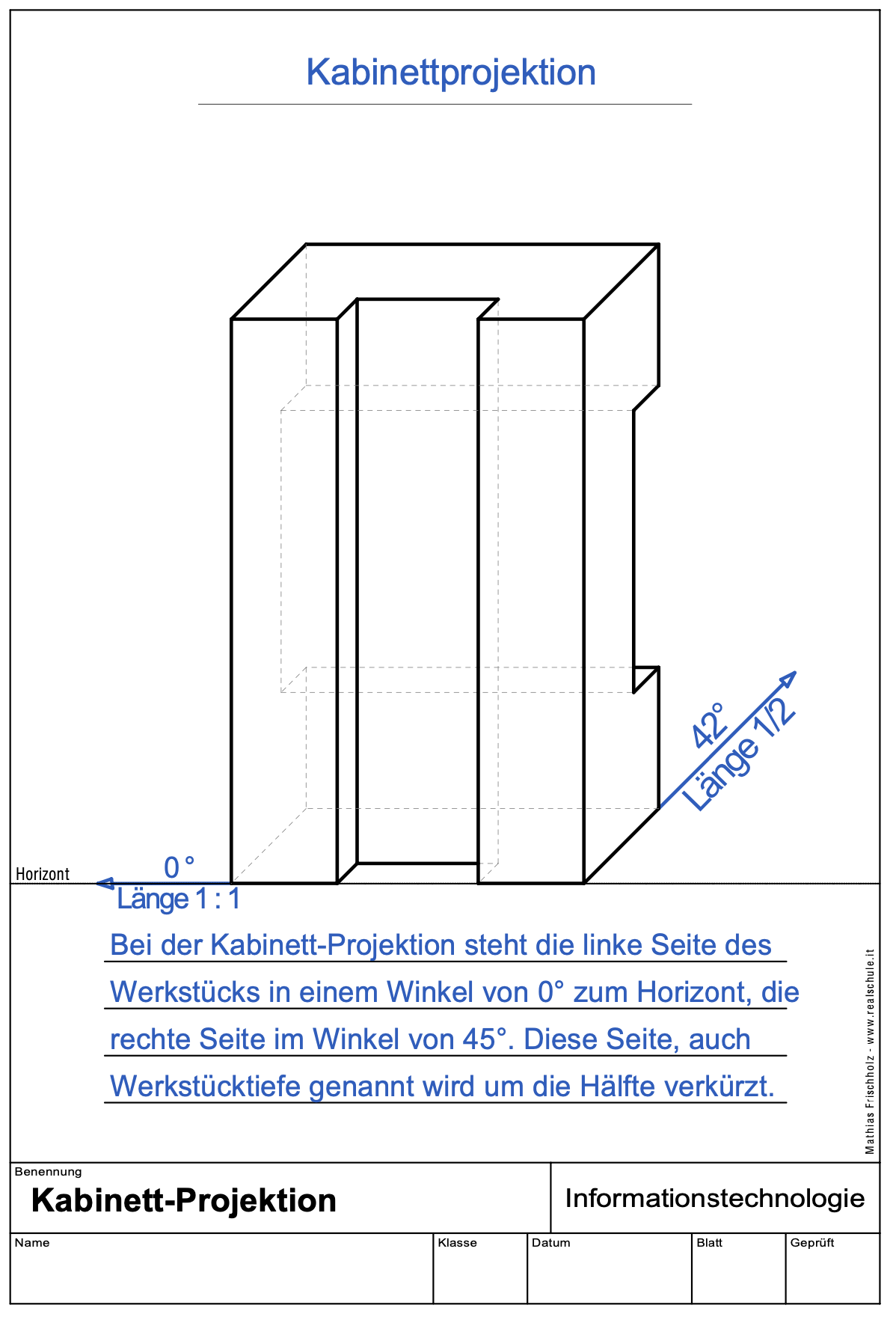

Merkblatt zur Darstellung von Raumbildern in Kabinettprojektion.

Merkblatt zur isometrischen Projektion von Raumbildern.

Merkblatt zur dimetrischen Projektion von Raumbildern.

Gegenüberstellung der räumlichen Darstellungsarten Isometrie, Kabinettperspektive und Dimetrie.

Arbeitsblatt mit Lösung.
